假负载的组成和作用

假负载的组成和作用

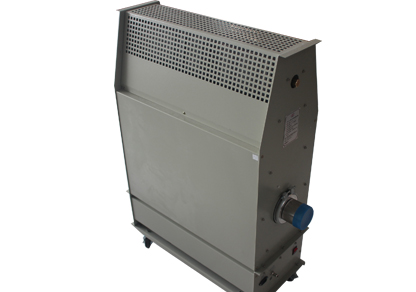

假负载的组成

假负载包括电阻器、冷却系统、测量系统和箱体等几部分。完整的假负载，需要有大功率的电阻器和相关匹配器件、冷却系统以及相关控制保护电路。

电阻器是假负载的核心部件，它有指数补偿管型同轴电阻器和不用补偿管的电阻器等类型。

假负载的作用

假负载能吸收、耗散发射机输出的射频能量，并且基本不辐射能量。假负载用于替代发射天线作为发射机的负荷，使得发射机可以在没有接入天馈系统的情况下，试验发射机运行情况，测量、调整发射机的技术指标，如失真度、频响等。在测试设备时不让无线电信号发射出去。

假负载是发射机的重要附属设备，是接在传输线终端的全匹配负载，吸收沿传输线传到终端的全部功率而无反射产生。在调试发射机或对发射机作日常维护性检查时，发射机都要接假负载，这样就可避免因天馈系统性能不良可能给发射机带来的不良影响，同时使用假负载还可避免向空间辐射电流。假负载的输入阻抗应在较宽的频带范围内保持一个恒定的数值。例如广播电视发射机假负载阻值为50 Ω，一般要求在一个波段内假负载输入驻波比S1.01～1.02且要有足够的功率容量，并性能稳定。
