假负载

  • 所属分类:假负载

  • 点击次数:
  • 发布日期:2018/05/08
  • 在线询价
详细介绍

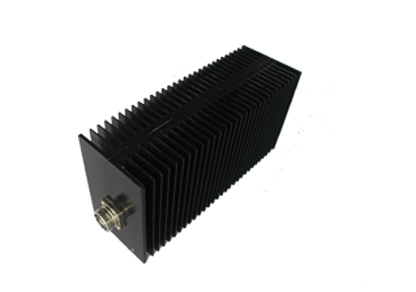

假负载

假负载技术说明

概述:

假负载是用来耗散从直流至1000Mhz的射频功率。其特征为50Ω阻抗, 驻波比(VSWR)不超过1.20:1, 因此,由于有低的反射系数,对广播、电视发射机维修,在滤波器排放负荷,在功率合成器上终结等非常有用。该系列产品配置的出口连接器,范围可以从N型快速连接器至的连接器。

负载通电时,要旋出呼吸阀上的放气孔。以便排除,由于负载温度升高,负载腔内,受热膨胀的空气。若不及时排除受热空气,就会使腔内压力增高,使密封垫处压力过高,而使负载出口处漏油。负载周围要留有足够大的空间(四周与顶部至少应有12英寸)以便于空气循环,使负载

散热快.

风机组件:出厂时,风机组件的布线已安装完毕,不需要特别接线。风机必须人工操作,除非该组件在工厂进行了自动操作连线,不启动风机时, 加到假负载的功率不能高于1250W(适合有风冷的5KW,10KW负载)。

发射机连锁:三 芯插座1、2脚之间,接一个常闭热敏开关(CKSD301 250V 10A  60℃)与发射机连锁。如果假负载的冷却温度超高,会给假负载造成损害时, 本开关将会打开关闭发射机。

维护:几乎不用维护,要保持机器的清洁、防尘。不推荐现场更换电阻器。然而,有必要时,请旋紧呼吸阀,垂直放置机器,使射频连接器朝上。取下8个固定射频组件的插座头螺丝。小心快速地抬起组件,使过剩的油排回散热器。松开外罩末端的卡子并取下6个圆锥头螺丝。 小心地从电阻器拉下外罩。要安装新的电阻器,按照相反的步骤进行,但要确保电阻器安全地与卡具理想配合。请检查散热器与射频组件之间的O 形环,如有破裂或损坏,必须立即更换。确定组件位于散热器后,返回到水平位置,并检测是否有冷却液泄漏。

冷却:在工厂里,假负载就在常温下注入,特殊的无毒、不导电的冷却液,并达到正常的平面。要观察冷却液是否泄漏。少量的泄漏不会影响工作,但泄漏大了,会产生不利的效果。如无情况,不要更换冷却液,请使用原厂提供的冷却液。冷却液的特殊电气与恒温特性对连续正常工作的电阻器是非常重要的。

技术指标

输入连接:按型号

功率容量:按型号

工作频率:DC-1000MHZ

驻波比:≤1.1

冷却方式:油冷+风冷(1KW以下为自然冷却)

外形尺寸:按型号


序号

同轴开关规格型号

接口形式

品牌

备注


1

SFZ-II-0.1-0.5KW

L27、L29、N头

鞍山德力

用于数字0.1-0.5KW发射机


2

SFZ-II-1KW

φ40直馈

鞍山德力

用于数字1KW及以下发射机


3

SFZ-II-3KW

Φ80直馈

鞍山德力

用于数字3KW及以下发射机


4

SFZ-II-5KW

Φ80直馈

鞍山德力

用于数字5KW及以下发射机


5

FZ-II-0.1-0.5KW

L27、L29、N头

鞍山德力

用于模拟0.1-0.5KW及以下发射机


6

FZ-II-1KW

φ40直馈

鞍山德力

用于模拟1KW及以下发射机


7

FZ-II-3KW

φ40直馈

鞍山德力

用于模拟3KW及以下发射机


8

FZ-II-5KW

φ40直馈

鞍山德力

用于模拟5KW及以下发射机


9

FZ-II-10KW

Φ80直馈

鞍山德力

用于模拟10KW及以下发射机


10

FZ-II-15KW

Φ80直馈

鞍山德力

用于模拟15KW及以下发射机


11

ZBFZ-II-1KW

φ40直馈

鞍山德力

用于中波1KW及以下发射机


12

ZBFZ-II-3KW

φ40直馈

鞍山德力

用于中波3KW及以下发射机


13

ZBFZ-II-5KW

φ40直馈

鞍山德力

用于中波5KW及以下发射机


14

ZBFZ-II-10KW

φ40直馈

鞍山德力

用于中波10KW及以下发射机


15

ZBFZ-II-20KW

φ40直馈

鞍山德力

用于中波20KW及以下发射机


假负载

假负载

假负载

假负载

假负载高频发射电路的假负载主要是频率允许,阻抗要匹配,并能承受发射的功率。

在维修电视机时,发现电源不正常,由于电路复杂,一时无法判定故障的位置,就用一个电阻(实际消耗功率30~60W左右)作为假负载,接在主电压输出端,而把行输出电路断开。这样可以大致判断是电源电路故障还是行输出电路故障。

有的电视机开关电源不能空载工作,如果断开了其他电路,为了使电源正常工作,就接上一个相当功率的电阻作假负载。

早期的电子管扩音器,由于是定阻式输出,如果输出端负载太小,容易使输出变压器击穿,这时候就要用假负载电阻接在输出端。
