多工器特点:
鞍山德力SDG-2型多工器适用于模拟和数字电视中.
1.采用全桥式单元
2.预留宽带口,利于频道扩展和改造
3..支持多邻频道合成;
4.在不增加其他零件情况下能够在整个超高频率范围(470-860MHz)调谐;
5.高Q值同轴技术,低损耗,高隔离度,具有紧凑的结构设计和技术指标
6.其工作状态下相对于环境温度的温升不会超过15℃。
7.滤波器腔体材料选用优质铝合金,表面采用国内先进镀银技术,增加辅助阳极,银层质密,抗氧化能力强,完全可以代替铜板,因为频率越高电流的集肤深度越小。所以与用铜合金相比,不仅减轻了重量,还降低了成本。
8.调谐杆采用45#钢、殷钢等,经不同比例搭配进行温度补偿;防止滤波器的频率热漂移。
9.调谐腔内导体采用铜电镀银处理,采用进口簧片。
10.适当增大(采用铝材腔体重量轻)滤波器腔体尺寸以提高Q值,同时减小滤波器的插入损耗,以提高发射机效率。

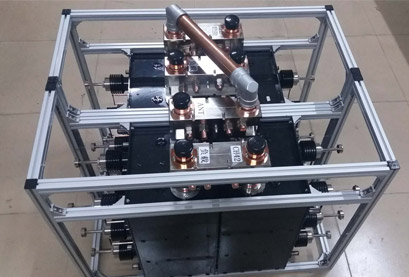

调频多工器技术文件
总体说明:
一 、 调频多工器的主要部件:带通滤波器的工作频率,在整个波段内任意可调(87.5MHz—108MHz)。可以在现场,不需要增加任何部件就可以改频。
二、 使用全波段通用型3dB耦合器,这样使得多工器在整个波段内任意改频,以适应现场需要。
三、 带通滤波器的调谐方式,采用螺纹步进方式,螺纹杆由锳钢制造,使频率飘移很小,最大频率飘移不超过5KHZ,并有锁紧装置。
四、 德力电子生产多工器更突出的几个特点:
1.滤波器,锁紧装置结构简单,锁紧方便,不需要专业性很强的技术人员就可以做到,它是 在垂直于内导体的方向用紧固螺钉直接锁住调谐手轮,手轮不转动,调谐丝杠就不会带动内导体上下移动。工作频率就不会改变。相比其他方式,比如平行内导体方向锁紧,就要要求很高的技巧,因为压紧时,内导体会向下移动,谐振腔工作频率就会改变,所以对非专业的维护人员改频时,就很困难。
紧固螺钉沿着调谐杆移动的方向压紧,容易使谐振腔内导体伸长,使工作频率改变,要反复多次才能使内导体锁紧到正确位置
2.滤波器调谐内导体,内筒与外筒采用美国进口簧片做接触,内嵌式结构,移动顺滑,接触好,适合长途运输,和环境恶劣下搬运,优于蟹爪簧片。
3.方形,积木式设计,更省空间外形尺寸(长)1085×宽640×高(小于1300)。
4.3DB耦合器宽带设计,覆盖整个调频波段(87.5MHz—108MHz)。
五、另外,提高滤波器的Q值,也可以降低滤波器的工作温度,这样可有效的防止频率漂移,提高Q值的方法,一是适当加大腔体的外形尺寸,二是将内导体镀银增加导电性等方法。
六、 桥式原理图
德力电子生产的桥式结构性能优点:
1.各输入频道间隔较小,可以做到0.8MHZ
2.各输入端的阻抗匹配较佳VSWR<1.1
3.频道间的隔离度高>40DB
4.利用链接特点,可以在3DB耦合器功率容限内(德力电子配置的3DB耦合器功率容量≥10KW),因此可以增加到4-5工器,为发射台的发展留下空间。
多工器指标:
1、驻波比S≤1.1;
2、插入损耗≤0.35dB;
3、隔离度≥40dB;
4、3dB带宽:≥600KHz;
5、调谐方式:采用螺纹步进方式;
6、多工器采用全桥滤波;
7、工作温度:正常工作时,箱体温度低于30℃;
8、材料:铝制外导体、内导体紫铜镀银、铜、PTFE、不锈钢、镀银(最少厚度12us)。
