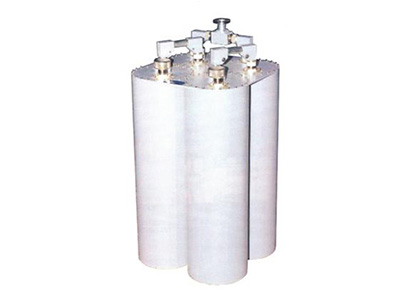

假负载接收电功率的元器件、部件或装置。是替代终端在某一电路(如放大器)或电器输出端口,接收电功率的元器件、部件或装置称为假负载。对假负载最基本的要求是和所能承受的功率阻抗匹配。通常在调试或检测机器性能时临时使用的非正式的负载。
对于可调的线性电源,低压大电流输出应该最能考验调整管的带载能力了,因为这个时候这个电源效率比较低,大部分电压都降到调整管上了,调整管功率比较大,如果电源里边有继电器自动换挡的,继电器刚动作的时候,也可以带大负载测,这个时候调整管上功率也比较大,高电压大电流输出的时候,调整管上的功率并不大。对于开关电源还得满载测,这个时候开关管的开关频率应该是比较高的。废品站搞一个废旧的大功率电炉,电炉丝好的,穿进去电流表或者万用表,测出电流和电压自己计算吧,这样符合你的精神,我都用电子负载精确测电源的输出能力,例如恒压,恒流,恒阻,恒功率等等,确实比大功率电阻或者电炉丝准确很多,供参考吧,二手的电子负载也不贵的,特别是山上的货更便宜.
电子假负载的功率器件,一般选用所需控制功率小的场效应管和IGBT管、选用时一定要有超过满载时的功率余量,避免使用中烧毁;电子假负载工作时产生大量的热量,需要加装散热器,并且功率器件与散热器之间的热阻要尽量小,必要时可安装散热风扇;电子假负载的功率器件极易发生寄生自激振荡,一旦产生振荡,不但工作状态完全变了,还会烧坏功率器件。所以防寄生自激振荡非常重要的,也是制作电子假负载成功与否的决定因素。本制作产生一个基准电压分别送到三个运放,通过恒压、恒流实现电子假负载的基本功能。
