假负载电源自身的电压反馈补偿单元由运算放大器

发布日期:2017-03-30 作者: 点击:

假负载本体是能量消耗器件,采用电阻、恒流源或恒功率源。所述控制开关单元是产生导通和截止两种状态的器件,所述控制开关采用三极管、场效应管等电子开关或机械开关。所述电源自身的电压反馈补偿单元由运算放大器、电压基准电路组成,或者由稳压管、电阻电容补偿网络组成,或者由集成度更高的自带稳压基准的集成芯片、电阻电容补偿网络组成。

进一步地,所述电源自身的电压反馈补偿单元包括运算放大器、电压基准,假负载本体采用电阻R4,控制开关采用N沟道MOSFET管,比较电路采用稳压二极管Vl和电阻Rl ;运算放大器比较基准电压和输出电压Vo,得到运算放大器的输出电压Vx ;稳压二极管Vl的阴极通过电阻Rl与N沟道MOSFET管的栅极相连,阳极与运算放大器的输出相连;假负载电阻R4 —端接地,另一端与N沟道MOSFET管的漏极相连;N沟道MOSFET管的源极与输出电压Vo相连。

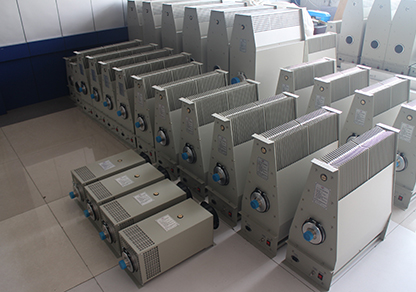

假负载
