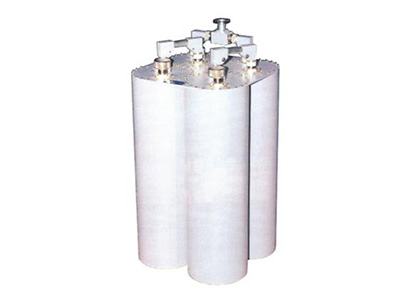

同轴开关可通过电压或计算机编程自动控制,在微波电路中做切换用。按输入输出点数量可分为SPDT(单刀双掷),SP3T(单刀3掷), SP4T(单刀4掷),DPDT(双刀双掷)等产品类型。构成同轴开关的器件有铁氧体、PIN管、FET或BJT。
指标铁氧体PINFET/BJT开关速度慢(ms)快(μs)快(μs)插入损耗低(0.2dB)低(0.5dB)增益承受功率高低低驱动器复杂简单简单体积、重量大、重小、轻小、轻成本高低低按照使用功能的不同,同轴开关通常可分为:不保持型和自保持型;按照驱动方式不同;可分为带驱动型和无驱动型;还可分为带反馈和不带反馈型等。
在微波电路中做切换用。按输入输出点数量可分为单刀双掷开关,单刀多掷开关,双刀双掷开关等产品类型。现在上海墨石小编为大家整理出几类开关的介绍:单刀双掷同轴开关 通常用于调节一个端口输入到两个端口输出的情况,自锁和失效保护切换也是可用的。
其他选项包括TTL信号控制、指示器、内部终端、标准/缩小的尺寸选择,频率范围可达26.5GHz。 产品优势:重量轻.体积小.切换时间长.工作频率可达到K波段 应用领域: 广泛应用在TR组件,测试系统等。
这些电路的微波设计要考虑开关的寄生参数设计匹配网络,还要考虑器件的安装尺寸。开关驱动任何一种同轴开关都有相应的驱动电路。驱动电路实际上是一个脉冲放大器,把控制信号(通常为TTL电平)放大后输出足够大的电流或足够高的电压。实际中可以将PIN管反向加入电路,利用正高压﹣5V以降低对电源的要求。频率范围覆盖DC-110GHz,毫米波电子开关。
