同轴开关用来衡量传输线的功率损耗

发布日期:2017-06-07 作者: 点击:

同轴开关是反射波和传输波的比率。之前提到,在高频传输中,信号通过传输线传播时具有波的形式和形状。因此,就像声波、光波等,当信号在不同介质之间(例如不匹配阻抗的器件)传播会发生反射。在一个开关模块中,这种不匹配可能是连接器和PCB迹线之间的特征阻抗,以及实际的继电器本身,由于驻波比测量反射波的功率,它常常也用来衡量传输线的功率损耗。根据其自身相位,输入信号可能会与反射波相加减。这取决于反射波相对于输入信号是同相还是反相,同相时取到最大值,反相时取到最小值,带宽也是开关模块的一个非常重要的参数。然而,带宽能提供的是非常近似的性能,而且射频开关在开关的带宽规范上各供应商之间较不同。开关的带宽简单的表示在可接受的损耗条件下该开关可以比较可信地路由信号的最大频率。但有可能某开关在不同的带宽具有可接受的衰减,但在另外的带宽又不被接受,拓扑是选择射频开关最重要的特征之一,选择错误的拓扑结构的开关会对插损和驻波产生很大的影响。可用于射频的两种主要拓扑结构类型是多路复用器和单刀双掷继电器。多路复用结构应用于多个输入路由到一个输出或相反的开关系统,SPDT是多路复用器的简化版本,单个SPDT可以将两个输入路由到一个输出,反之亦然。RF复用器通常由多个SPDT继电器组成。

铁氧体开关的原理是改变偏置磁场方向,实现导磁率的改变,改变了信号的传输常数,以达到开关目的。PIN管在正反向低频信号作用下,对微波信号有开关作用。正向偏置时对微波信号的衰减很小(0.5dB),反向偏置时对微波信号的衰减很大BJT和FET开关的原理与低频三极管开关的原理相同,基极(栅极)的控制信号决定集电极(漏极)和发射极(源极)的通断。放大器有增益,反向隔离大,特别适合于MMIC开关。MEMS微机械电路是近年发展起来的一种新型器件,也可以用作开关器件.

整机系统的小型化不仅能使整机实现多功能、便携等特点,而且能大幅度降低材料成本、运输成本及自身能耗,尤其对航空航天产品,还能大幅度降低发射成本。元器件的小型化、微型化是整机系统小型化的前题,只有采用小型化元器件,才能实现高密度安装,才能节省出更多的空间。功能化是元器件的一个发展方向,射频同轴连接器也不例外。新型的连接器除了起电连接的作用以外,还兼有滤波、移相、衰减、检波、混频等功能。 带有滤波功能的射频同轴连接器在国外许多整机系统中已有大量使用;SMD 系列的衰减、检波连接器在国内配线架设备中已有大量使用;1/4波长带通防雷连接器亦是在天馈系统中被大量使用的新型多功能连接器。为适应信息高速公路的发展需要,通信设备要求达到高传输速率、高信噪比,这就需要系统中各种元器件均达到很高的电气性能指标。新一代通信系统大功率、多信道传输的特点又对射频同轴连接器EMC(电磁干扰)性能指标提出了新的要求,测试标准,该项指标将成为大功率射频同轴连接器的基本电性能指标。

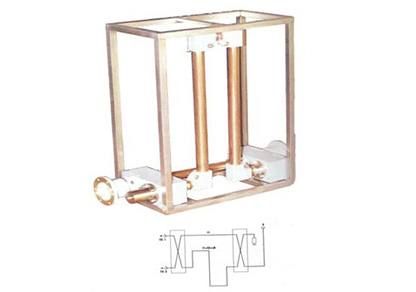

同轴开关
